Transmisyon Zincirleri ve Makaralı Zincirler

Transmisyon zincirleri, motordan gelen gücü dişliler üzerinden kaymadan ve sabit oranla ileten makaralı zincirlerdir. Redüktör çıkışlarında, paketleme ve gıda makinelerinde, konveyör hatlarında, tarım makinelerinde ve motosikletlerde kullanılırlar. Zincir Gross, Ankara Kahramankazan'dan Avrupa (B) ve Amerikan (A) serisi makaralı zincirleri ile bunların özel uygulamalara uyarlanmış versiyonlarını tedarik eder.

DIN8187 B Serisi ↗

DIN8187 B Serisi

DIN 8187 B Serisi transmisyon zincirleri, Avrupa tipi ölçü standartlarına uygun olarak üretilen ve mekanik gücün güvenli biçimde aktarılmasını sağlayan makaralı zincirlerdir.

DIN8188 ASA Serisi ↗

DIN8188 ASA Serisi

DIN 8188 ASA Serisi transmisyon zincirleri, Amerikan tipi ölçü standartlarına göre üretilen makaralı zincirlerdir. Yüksek dayanım, güvenilir güç aktarımı ve uzun kullanım ömrü sunan bu zincirler; maki

Paslanmaz Zincirler ↗

Paslanmaz Zincirler

Paslanmaz zincirler; neme, suya, kimyasallara ve korozyona karşı yüksek dayanım sağlayan zincir çeşitleridir. Gıda, ilaç, kimya, ambalaj ve açık hava uygulamalarında güvenilir güç aktarımı ve taşıma a

Pim Çıkıntılı Zincirler ↗

Pim Çıkıntılı Zincirler

Pim çıkıntılı zincirler, standart zincir yapısına ek olarak dışa doğru uzatılmış pimlere sahip özel transmisyon ve konveyör zincirleridir. Bu çıkıntılı pimler sayesinde taşıyıcı aparat, kulak, plaka v

Kulaklı Zincirler ↗

Kulaklı Zincirler

Kulaklı zincirler, zincir baklalarına eklenen özel bağlantı kulakları sayesinde ürün taşıma, yönlendirme ve sabitleme işlemlerinde kullanılan zincir çeşitleridir.

Pim Delikli Zincirler ↗

Pim Delikli Zincirler

Pim delikli zincirler, zincir pimlerinde bulunan özel bağlantı delikleri sayesinde taşıyıcı ekipmanların, aparatların ve ek parçaların kolayca monte edilmesine imkân sağlar.

Zirai Zincirler ↗

Zirai Zincirler

Zirai zincirler; biçerdöver, balya makinesi, yem karma makinesi, mibzer ve diğer tarım ekipmanlarında güç aktarımı ve ürün taşıma amacıyla kullanılan dayanıklı zincir çeşitleridir.

Uzun Hatveli Zincirler ↗

Uzun Hatveli Zincirler

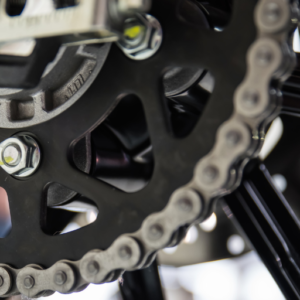

Motorsiklet Zincirleri ↗

Motorsiklet Zincirleri

Motosiklet zincirleri, motor gücünü arka tekerleğe ileterek hareketin dengeli ve verimli biçimde aktarılmasını sağlayan önemli aktarma elemanlarıdır.

Biçer Döver Zincirleri ↗

Biçer Döver Zincirleri

Biçer döver zincirleri, hasat sırasında ürünün makine içerisinde taşınmasını ve mekanik hareketin ilgili bölümlere aktarılmasını sağlayan özel zincir çeşitleridir.

Düz Plakalı Zincirler ↗

Düz Plakalı Zincirler

Düz plakalı zincirler, geniş ve düz yüzeyli bağlantı plakaları sayesinde ürünlerin dengeli ve güvenli biçimde taşınmasını sağlayan zincir çeşitleridir.

Üstü Kauçuklu Zincirler ↗

Üstü Kauçuklu Zincirler

Üstü kauçuk zincirler, taşıma sırasında ürünlerin kaymasını, çizilmesini ve zarar görmesini önleyen özel kaplamalı zincir çeşitleridir.

U Köprülü Zincirler ↗

U Köprülü Zincirler

U köprülü zincirler, zincir üzerine eklenen U biçimli bağlantı aparatları sayesinde ürünlerin taşınması, yönlendirilmesi ve sabitlenmesi için kullanılan özel zincir çeşitleridir.

Yana Kıvrılan Zincirler ↗

Yana Kıvrılan Zincirler

Yana kıvrılan zincirler, düz hatların yanı sıra yatay dönüşlerin ve kavisli güzergâhların bulunduğu konveyör sistemlerinde kullanılan özel zincir çeşitleridir.

Makaralı zincir türleri: DIN 8187, ANSI ve paslanmaz

Aşağıdaki tabloda transmisyon zinciri ürün gruplarımızı, ilgili standart veya seriyi, ölçü aralığını ve tipik kullanım alanını bulabilirsiniz. Ayrıntılı ölçü tabloları için ürün adına tıklayın.

Ürün Standart / seri Ölçü / adım aralığı Öne çıkan özellik / tipik kullanım
DIN8187 B Serisi DIN 8187 / ISO 606 B (Avrupa) 04B–72B; adım 6,00–114,30 mm Simpleks, dupleks, tripleks; genel makine tahriki
DIN8188 ASA Serisi DIN 8188 / ANSI (ASA) A (Amerikan) 04C/ANSI 25–48A/ANSI 240; adım 6,35–76,20 mm Simpleks–tripleks ve ağır (H) seri; simpleks kopma yükü 3,2–510,3 kN
Paslanmaz Zincirler A ve B serisi (ör. 25SS, 40SS, 08BSS) Standart A/B ölçüleri Islak, gıda ve korozif ortamlar; paslanmaz pim delikli ve uzun hatveli tipler
Uzun Hatveli Zincirler A ve B serisi (ör. 208A/ANSI 2040, 208B) 208A/208B: adım 25,40 mm Standart ve büyük makaralı (C tipi); uzun, hafif konveyörler
Pim Çıkıntılı Zincirler B serisi 06B–16B Her adımda veya her 2. adımda uzatılmış pim; ürün itme ve taşıma
Pim Delikli Zincirler B (08BHP–16BHP), A (40HP–80HP), uzun hatveli (C2040HP…) 08B–16B / ANSI 40–80 İçi boş pime çubuk veya aparat takılır; tip A sabit burçlu, tip B makaralı
Kulaklı Zincirler ISO standart kulaklar 06B–24B 90° bükümlü kulak, 1 veya 2 delikli, tek ya da çift taraflı
U Köprülü Zincirler B serisi 08B-U1 … 24B-U1 U profilli köprü; parça taşıyıcı ve yatak oluşturma
Üstü Kauçuklu Zincirler B serisi 08B-G1 … 24B-G1 Kauçuk bloklu üst yüzey; hassas parçaları kaydırmadan taşıma
Düz Plakalı Zincirler Makaralı zincir Ürün sayfasına göre Düz kenarlı plakalar; plakaların kızak üzerinde kaydığı taşıma hatları
Yana Kıvrılan Zincirler ANSI 40SB–80SB, ISO 08BSB–16BSB Minimum yanal büküm yarıçapı ile Kavisli konveyör ve yönlendirme hatları
Zirai Zincirler S tipi (S-32…S-62), CA tipi (C-550, C-620) S-32, S-42, S-45, S-52, S-55, S-62 Tarım makineleri; kulaklı versiyonlar
Biçer Döver Zincirleri Tarım makinesi zinciri Ürün sayfasına göre Biçer döver tahrik ve besleme sistemleri
Motorsiklet Zincirleri Taşıt zinciri Ürün sayfasına göre Motosiklet arka tahrik zinciri

Makaralı zincir seçerken dikkat edilecek teknik kriterler

  • Adım (hatve): Zincir, dişliyle aynı standart ve adımda olmalıdır. Aynı 12,70 mm adıma sahip 08B-1 ve 08A-1 birbirinin yerine geçmez: 08B-1'de iç genişlik 7,75 mm ve makara çapı 8,51 mm, 08A-1'de 7,85 mm ve 7,95 mm'dir.
  • Sıra sayısı: Simpleks yetmediğinde dupleks veya tripleks zincir, aynı adımda daha yüksek güç aktarır; dişlinin de aynı sıra sayısına uygun olması gerekir.
  • Kopma yükü: 08B-1 için 18,0 kN, 08A-1 için 14,1 kN'dir. Kopma yükü çalışma yükü değildir; darbeli yükler, sık kalkış ve emniyet katsayısı hesaba katılmalıdır.
  • Çalışma ortamı: Nem, yıkama ve gıda temasında paslanmaz zincir; tozlu ve açık ortamlarda daha sık bakım planlanmalıdır.
  • Hat geometrisi ve görev: Kavisli hatlarda yana kıvrılan zincir; ürün taşıma ve itmede kulaklı, pim çıkıntılı, pim delikli, U köprülü veya kauçuklu zincir tercih edilir.
  • Ağırlık ve uzunluk: Uzun ve hafif yüklü konveyörlerde uzun hatveli zincir, zincir ağırlığını ve dişli sayısını azaltır. Referans olarak 08B-1 yaklaşık 0,69 kg/m'dir.
  • Yağlama ve bakım: Düzenli yağlama aşınmayı ve uzamayı azaltır. Uzamış zincir dişliyi de aşındırdığı için zincir ve dişliler birlikte kontrol edilmelidir.

Standartlar ve zincir kodlarını okuma

DIN 8187 (Avrupa, B serisi) ve DIN 8188 (Amerikan, A serisi) standartları yürürlükten kalkmış ve yerlerini ISO 606'ya bırakmıştır; ancak bu adlar piyasada hâlâ yaygın olarak kullanılır.

  • ISO kodu "08B-1": İlk iki hane adımı 1/16 inç cinsinden verir (08 → 12,70 mm), harf seriyi (B = Avrupa, A = Amerikan), son rakam sıra sayısını gösterir (-1 simpleks, -2 dupleks, -3 tripleks).
  • ANSI kodu "40": Baştaki rakam adımı 1/8 inç cinsinden verir (4 → 12,70 mm); 40 numara ISO 08A'ya karşılık gelir. "H" eki ağır seriyi belirtir.
  • Uzun hatveli kodlar: 2040 veya 208A, 40 numara zincirin iki kat adımlı (25,40 mm) versiyonudur; "C" ön eki konveyör tipini belirtir.
  • Ek harfler: SS paslanmaz, HP pim delikli, SB yana kıvrılan, U1 U köprülü, G1 kauçuk bloklu versiyon anlamına gelir.

Sık sorulan sorular

Hayır. Adımları aynı olsa bile makara çapı ve iç genişlik farklıdır; yanlış seri dişliyi ve zinciri kısa sürede aşındırır.

Zincir plakasındaki kodu okuyun ya da adımı, makara çapını ve iç genişliği ölçün. Emin değilseniz numune gönderin, ölçüleri biz kontrol edelim.
Doğru transmisyon zincirini birlikte seçelim: zincir kodunu, teknik resmi veya numuneyi gönderin, size uygun ürün ve fiyat bilgisini iletelim. Teklif alın.
