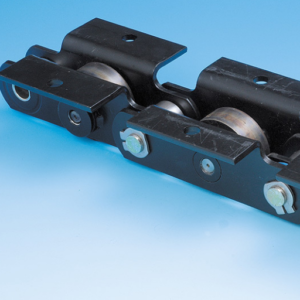

Kulaklı Zincirler

Kulaklı Zincirler

Kulaklı Transmisyon Zincirleri

Kulaklı zincir, standart makaralı zincirin baklalarına delikli bağlantı kulakları eklenerek oluşturulan ve konveyör, paketleme ya da montaj hatlarında taşıyıcı, tabla veya itici parçaların zincire bağlanmasını sağlayan bir zincir türüdür. Zincir Gross olarak 06B'den 24B'ye kadar ISO B serisi kulaklı zincirleri zincir kodu, teknik çizim veya numuneye göre tedarik ediyoruz. Diğer zincir gruplarını Transmisyon Zincirleri sayfasında bulabilirsiniz.

Kulaklı zincir teknik ölçüleri (ISO B serisi, 90° kulak, tek delik)

Zincir Adım P (mm) F (mm) W (mm) T1 (mm) H4 (mm) D4 (mm)
06B 9,525 19,04 27,0 1,30 6,50 3,5
08B 12,700 25,40 36,4 1,60 8,90 4,5
10B 15,875 31,75 44,6 1,70 10,31 5,3
12B 19,050 38,10 52,4 1,85 13,46 6,4
16B 25,400 50,80 72,6 3,10 15,88 6,4
20B 31,750 63,50 100,5 3,50 19,80 9,0
24B 38,100 76,20 108,4 4,80 26,67 10,5

Tablodaki değerler 90° bükümlü, tek delikli kulak içindir. T1 kulak plakasının kalınlığını, D4 bağlantı deliğinin çapını gösterir; F, W ve H4 kulak geometrisine ait ölçülerdir ve tam tanımları teknik katalogdaki çizimde yer alır. Dikey kulaklı ve iki delikli versiyonlarda ölçüler farklıdır; listede olmayan ölçüler talep üzerine değerlendirilir.

Kulak tipleri ve kullanım alanları

  • 90° bükümlü (yatay) kulak: tek veya iki delikli, zincirin bir ya da iki yanında
  • Dikey (düz) kulak: plaka düzleminde uzanan tek veya iki delikli kulak; SA-1, SK-1, WSA-2 ve WSK-2 tipleri
  • Standart ISO ölçülerinin yanında farklı kulak boyutlarına sahip özel seri
  • ISO serisinde paslanmaz çelik seçeneği

Kulaklı zincirler; ambalaj ve dolum makineleri, şişe ve kutu transferi, ahşap ve mobilya işleme hatları, tarım makineleri, fırın ve kurutma tünelleri gibi ürünün zincire bağlı aparatlarla taşındığı ya da itildiği her yerde kullanılır. Kulaklara cıvatayla tabla, kova, itici parmak veya plastik profil monte edilebilir; böylece zincir hem tahrik hem de taşıma görevini üstlenir.

Seçim ve sipariş için gerekli bilgiler

Doğru kulaklı zincir teklifi hazırlayabilmemiz için aşağıdaki bilgileri iletmeniz yeterlidir:

  • Zincir kodu ve adım (örneğin 08B, 12,70 mm adım)
  • Kulak tipi: 90° bükümlü veya dikey; tek ya da iki delikli
  • Kulağın zincirin bir yanında mı, iki yanında mı olacağı
  • Kulak aralığı (her baklada, her 2. baklada vb.) ve toplam zincir uzunluğu veya bakla sayısı
  • Malzeme tercihi: karbon çelik veya paslanmaz çelik
  • Varsa teknik çizim, fotoğraf veya numune

Kulak yerine uzatılmış pim gereken uygulamalar için Pim Çıkıntılı Zincirler, U şeklinde köprülü taşıyıcı gereken hatlar için U Köprülü Zincirler sayfalarına göz atabilirsiniz.

Sıkça Sorulan Sorular

Evet. Kulaklar baklalara eklendiği için zincirin adımı ve makara ölçüleri değişmez; aynı koddaki standart makaralı zincir dişlisi kullanılabilir. Yalnızca kulakların dişli gövdesine, kızaklara veya makine parçalarına temas etmeyeceği kontrol edilmelidir.

Evet. Kulakların hangi baklalara yerleştirileceği uygulamaya göre belirlenir ve siparişte belirtilir. Düzensiz aralıklar için bir çizim veya örnek zincir göndermeniz en güvenli yoldur.
Kulaklı zinciriniz için zincir kodu, çizim veya numuneyle Teklif alın.
