Endüstriyel Taşıma Sistemleri için Konveyör Zinciri
Konveyör zinciri, malzemeyi bir noktadan diğerine taşıyan sistemlerde yükü çeken ve çoğu zaman taşıyan ana elemandır. Çimento, maden, kereste, şeker, geri dönüşüm, otomotiv ve gıda tesislerinde zincirli konveyörlerde, kovalı elevatörlerde ve sıyırıcı (redler) sistemlerde kullanılır. Zincir Gross, metrik standartlardaki konveyör zincirlerini ve özel ölçülü versiyonları geniş adım ve kopma yükü aralığında tedarik eder.
M Serisi
M serisi zincirler, endüstriyel konveyör sistemlerinde malzeme taşıma amacıyla kullanılan dayanıklı zincir çeşitleridir.

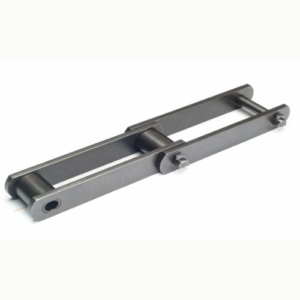

F Serisi
F serisi zincirler, ağır ve sürekli malzeme taşıma işlemleri için geliştirilen dayanıklı konveyör zincirleridir.
Y Serisi
Y serisi zincirler, endüstriyel konveyör sistemlerinde malzeme ve ürünlerin düzenli biçimde taşınması için kullanılan zincir çeşitleridir.

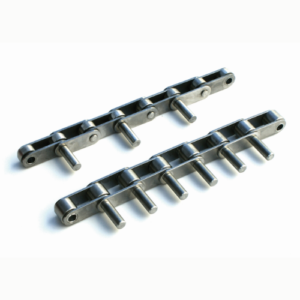

Standart Olmayan
Standart olmayan konveyör zincirleri, özel makine ve üretim hattı gereksinimlerine göre tasarlanan zincir çeşitleridir.
Konveyör zinciri serileri: M, F, Y ve standart dışı
Aşağıdaki tablo, konveyör zinciri gruplarımızı standart, adım ve kopma yükü aralıklarıyla özetler. Her seride bir zincir büyüklüğü birden fazla adımda sunulduğu için aynı kopma yükünü farklı hat düzenlerine uyarlamak mümkündür.
| Seri | Standart | Referans aralığı | Standart adımlar | Kopma yükü | Öne çıkan özellik / versiyonlar |
|---|---|---|---|---|---|
| M Serisi | ISO 1977 | M-20 … M-900 | 40–800 mm | 20–900 kN | Burçlu, küçük makaralı, büyük makaralı ve flanşlı makaralı; MT, MC versiyonları ve kulaklar |
| F Serisi | DIN 8165 (FV) | FV-40 … FV-630 | 40–400 mm | 40–630 kN | FVT ve FVC versiyonları; kulaklı tipler |
| Y Serisi | Y serisi | Y-1 … Y-4 | 50,8–254,0 mm | 38–258 kN | YT ve YC versiyonları |
| Standart Olmayan | Özel referanslar | Ör. 70350LT003, 70500LT…, 70630LT006 | Ör. 35 mm ve 63 mm; diğer adımlar talebe göre | Referansa göre | Tip A ve B; sabit burçlu ve çinko kaplı versiyonlar |
M serisinde makara tipleri
- Yalnızca burçlu: Zincirin kızak üzerinde kaydığı veya dişliye doğrudan burçla oturduğu hatlar.
- Küçük makaralı: Dişli ile temasta sürtünmeyi ve aşınmayı azaltır.
- Büyük makaralı: Makaralar ray üzerinde yuvarlanarak yükü taşır; uzun ve yüklü hatlarda çekme kuvvetini düşürür.
- Flanşlı makaralı: Flanş, zinciri ray üzerinde yanal olarak yönlendirir.
Konveyör zinciri seçiminde teknik kriterler
- Kopma yükü: Hattaki zincir çekme kuvveti; taşınan yük, zincir ağırlığı, hat uzunluğu ve sürtünmeden hesaplanır. Kopma yükü ile çalışma yükü arasında yeterli emniyet payı bırakılmalıdır.
- Adım: Daha büyük adım zincirin metre ağırlığını ve maliyetini düşürür; daha küçük adım ise dişliyi küçültür ve daha düzgün çalışma sağlar. Adım ayrıca kulak ve kova aralığına göre seçilir.
- Makara tipi: Yükün zincir tarafından mı, ray üzerinde yuvarlanan makaralarla mı taşınacağı makara çapını ve tipini belirler.
- Ortam: Aşındırıcı toz, nem ve sıcaklık; burç ve makara seçimini, kaplama ihtiyacını (ör. çinko kaplama) ve bakım sıklığını etkiler.
- Kulaklar ve bağlantılar: Kova, sıyırıcı, palet veya taşıyıcı bağlanacaksa kulak tipi ve delik ölçüleri baştan belirlenmelidir.
- Dişli uyumu: Konveyör zinciri dişlisi; zincir serisine, adıma ve makara çapına göre seçilir. Yeni zincirle aşınmış dişli birlikte kullanılmamalıdır.
- Yağlama ve bakım: Pim ve burç arasındaki aşınma zinciri uzatır; uygun yağlama, gerdirme ayarı ve düzenli uzama kontrolü zincir ömrünü uzatır.
Standartlar ve kodları okuma
- M serisi (ISO 1977): Harften sonraki sayı kN cinsinden kopma yüküdür; M-20 20 kN, M-900 900 kN demektir. Adım siparişte ayrıca belirtilir, ör. M-20 için 40, 50, 63, 80, 100 veya 125 mm.
- F serisi (DIN 8165): FV-40 ile FV-630 arasındaki sayı yine kN cinsinden kopma yüküdür. FVT ve FVC, aynı serinin farklı yapı versiyonlarıdır.
- Y serisi: Y-1'den Y-4'e kadar numaralandırılır; kopma yükü 38 kN ile 258 kN arasındadır.
- Standart dışı zincirler: Kod, üreticiye özgü bir referanstır; doğru eşleştirme için adım, plaka ve makara ölçüleri ya da numune gereklidir.
