Sürekli Taşıma Sistemleri İçin Y Serisi Zincirler

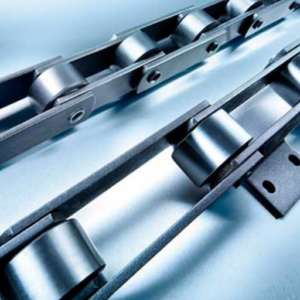

Y serisi konveyör zinciri, adımları inç katlarına göre (50,8 mm = 2") belirlenmiş, büyük makaralı ağır hizmet taşıma zinciridir. Zincir Gross, Y-1'den Y-4'e kadar tüm boyutları Kahramankazan, Ankara'dan zincir kodu, teknik resim veya numuneye göre tedarik eder. Tüm seriler için Konveyör Zincirler sayfamıza göz atabilirsiniz.

M ve FV serilerinden farklı olarak Y referansındaki sayı kopma yükünü değil boyut sırasını gösterir; kopma yükü Y-1'de 38 kN'dan Y-4'te 258 kN'a kadar çıkar. Bu yapı, inç adımlı mevcut tesislerde yedek zincir olarak kullanıma uygundur.

Nerelerde kullanılır?

İnç ölçü sistemine göre tasarlanmış makineler; özellikle ithal ekipmanla kurulmuş çimento, maden, şeker, kereste ve tarım ürünleri tesislerinde hâlâ yaygındır. Y serisi zincirler bu tesislerdeki paletli ve kazıyıcı konveyörlerde, kovalı elevatörlerde, kasa ve palet taşıma hatlarında kullanılır. Büyük makaralar sayesinde zincir ray üzerinde yuvarlanarak ilerler; uzun hatlarda tahrik gücü ihtiyacı ve kızak aşınması azalır. Mevcut dişliler ve ataşmanlar inç adıma göre işlendiği için yedek zincirin de aynı adımda olması, hattın yeniden tasarlanmadan çalışmaya devam etmesini sağlar.

Y serisi teknik ölçü tablosu

Referans Standart adımlar P (mm) İç genişlik B min (mm) Burç Ø D6 (mm) Büyük makara Ø D2 (mm) Flanşlı makara Ø D5 (mm) Lama yüksekliği H (mm) Lama kalınlığı T/T1 (mm) Pim Ø D (mm) Pim boyu L max (mm) Kopma yükü Q min (kN)
Y-1 50,8 – 63,5 – 76,2 – 88,9 – 101,6 – 127,0 – 152,4 15 18 31,75 40,0 25 4 14 37 38
Y-2 76,2 – 88,9 – 101,6 – 127,0 – 152,4 – 177,8 – 203,2 19 24 47,5 60,0 40 5/4 19 45 100
Y-3 101,6 – 127,0 – 152,4 – 177,8 – 203,2 – 228,6 26 35 66,7 82,0 50 7/5 28 58 135
Y-4 152,4 – 177,8 – 203,2 – 254,0 38 40 88,9 114,0 60 10/8 32 84 258

Lama kalınlığında iki değer verildiğinde (ör. 7/5) ilk değer dış lamayı, ikinci değer iç lamayı gösterir. Tablodaki dışındaki adımlar talep üzerine üretilir.

Makara tipleri ve versiyonlar

  • Büyük makara (D2): Lama yüksekliğini aşan makara zinciri ray üzerinde yuvarlar; uzun hatlarda çekme kuvvetini ve aşınmayı azaltır.
  • Flanşlı makara (D5): Yan flanş zinciri ray üzerinde yönlendirir ve yanal kaymayı önler.
  • Burç (D6): Makarasız uygulamalarda dişliyle doğrudan çalışan burç çapıdır.

YT ve YC versiyonları

YT serisi, adım çizgisi üzerine yükselen derin lamalara sahiptir; yük lama sırtında kaydırılarak taşınır. YC serisi ise içi boş pimlidir ve zinciri sökmeden çubuk, travers veya taşıyıcı bağlanmasına imkân verir. Her iki versiyon da Y serisiyle aynı kopma yüklerine sahiptir; YT-3/YC-3 için 254,0 mm, YT-4/YC-4 için 304,8 mm adım da sunulur.

Referans YT lama yüksekliği H (mm) YT lama sırtı H1 (mm) YC pim deliği Ø D7 min (mm) Kopma yükü Q min (kN)
YT-1 / YC-1 40 27 10,2 38
YT-2 / YC-2 50 30 13,2 100
YT-3 / YC-3 70 45 20,2 135
YT-4 / YC-4 90 60 23,1 258

YT lamalarında H toplam lama yüksekliğini, H1 ise yükün oturduğu lama sırtına ait ölçüyü ifade eder (tam tanımı katalog çizimindedir); yükün oturacağı kızak ve kılavuzlar bu ölçüye göre ayarlanır. YC zincirlerde D7, pim içinden geçecek çubuğun veya cıvatanın en büyük çapını sınırlar.

Seçim ve sipariş notları

  • Kopma yükü ile çalışma yükü: Q min kopma anındaki yüktür; zinciri darbe ve çalışma koşullarına uygun bir emniyet katsayısıyla belirlenen çalışma yüküne göre seçin.
  • Adım: Mevcut dişlilerle uyum için adımın inç değerini (ör. 101,6 mm = 4") doğru belirtin; adım değişirse dişli de değişir.
  • Makara tipi: Rayda yuvarlanma için büyük makara, yanal yönlendirme gerekiyorsa flanşlı makara seçin.
  • Ataşman veya boş pim: Taşıyıcı bağlantısı gerekiyorsa YC ya da özel ataşman seçeneğini belirtin.
  • Ortam: Aşındırıcı, nemli veya sıcak ortamlar için malzeme ve yüzey işlemi talebinizi iletin.

Siparişte sık yapılan hatalar; adımı yuvarlanmış metrik değerle yazmak, iki şeritli hatlarda zincirlerin eşleştirilmesini istememek ve ataşmanların kaç adımda bir tekrarlanacağını belirtmemektir. Eski zincir uzamış olabileceğinden adımı tek bakladan değil, birkaç adım boyunca ölçüp ortalamasını almak daha güvenilir sonuç verir.

Y serisi mi, metrik seriler mi?

Yeni bir hat tasarlanıyorsa metrik adımlı M Serisi ve DIN 8165 ölçülerindeki F Serisi daha geniş bir boyut ve ataşman yelpazesi sunar. Mevcut bir inç adımlı tesiste ise dişlileri, rayları ve ataşmanları değiştirmeden çalışmak için Y serisi doğru tercihtir; inç ve metrik adımlar birbirine yakın görünse de aynı dişli üzerinde çalışmaz.

Sık sorulan sorular

Adımı, makara çapını, iç genişliği ve pim çapını ölçmeniz genellikle yeterlidir. Ölçüleri veya bir numuneyi gönderirseniz uygun referansı biz belirleriz.

Yük doğrudan zincir sırtında kaydırılacaksa YT; taşıyıcılar, traversler veya çubuklar pimlerden geçirilerek bağlanacaksa YC uygundur.

Evet, tablodaki dışındaki adımlar talep üzerine üretilir. Adımı ve mevcut dişli bilgisini paylaşmanız yeterlidir.

Zincir belirgin biçimde uzadığında, dişliden atladığında, makaralar dönmediğinde veya lamalarda çatlak görüldüğünde değişim planlanmalıdır.
Y serisi zinciriniz için ölçü, resim veya numune ile teklif alabilirsiniz.
