Transmisyon zincirleri, motor tarafından oluşturulan dönme hareketini ve mekanik gücü farklı miller arasında aktaran makine elemanlarıdır. Üretim makineleri, tarım ekipmanları, konveyörler, paketleme hatları ve çeşitli endüstriyel sistemlerde düzenli güç aktarımı sağlamak amacıyla kullanılır.
Verimli bir transmisyon sistemi için şu unsurlar birlikte değerlendirilmelidir:
-
Zincirin çalışma yüküne uygun olması
-
Zincir ile dişlinin aynı hatve ölçüsüne sahip olması
-
Millerin ve dişlilerin doğru hizalanması
-
Zincir gerginliğinin uygun seviyede tutulması
-
Pim ve burç bölgelerinin düzenli yağlanması
-
Aşınan zincir ve dişlilerin birlikte kontrol edilmesi
Güç aktarımında maksimum verim, yalnızca dayanıklı bir zincir kullanılarak elde edilmez. Zincirin makineye uygun seçilmesi, doğru monte edilmesi ve çalışma süresi boyunca düzenli kontrol edilmesi gerekir. Türkiye merkezli bir marka olan Zincir Gross, transmisyon zincirlerini dişli, kilit baklası ve diğer aktarma elemanlarıyla birlikte değerlendirerek uygulamaya uygun çözümler sunar.
Transmisyon Zinciri Gücü Nasıl Aktarır?

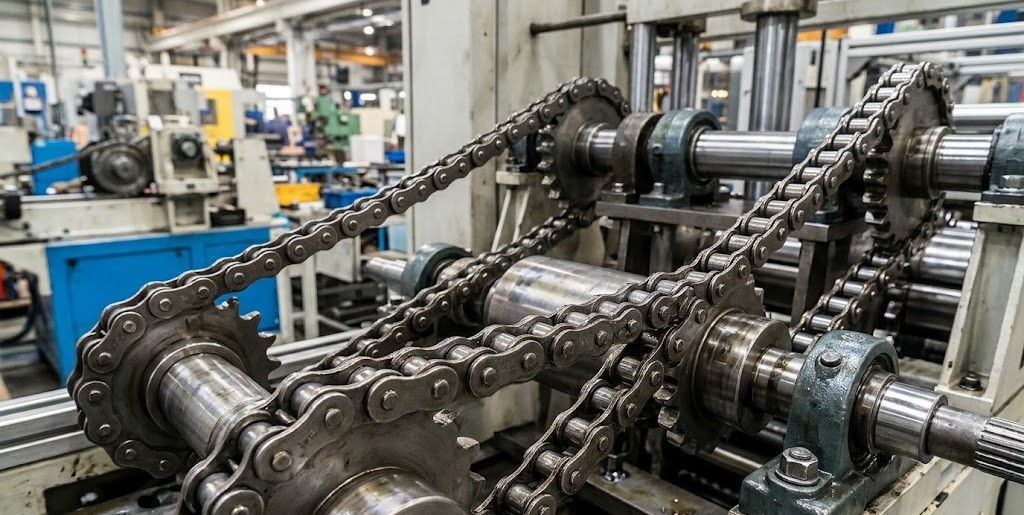

Transmisyon zinciri, tahrik eden dişli ile tahrik edilen dişli arasında mekanik bağlantı kurar. Motor mili üzerindeki dişli döndüğünde, dişler zincirin makaralarını kavrar ve zinciri hareket ettirir. Zincir de ikinci dişliyi döndürerek gücün diğer mile aktarılmasını sağlar.
Makaralı transmisyon zincirlerinin yapısında iç bakla, dış bakla, pim, burç ve makara bulunur. Pimler baklaları birbirine bağlarken burçlar mafsal hareketini destekler. Makaralar ise zincirin dişliyle temas ettiği sırada daha düzenli bir kavrama oluşturur.
Verimli güç aktarımı, zincir makaralarının dişli yuvalarına doğru noktadan oturmasına bağlıdır.
Zincir hatvesi ile dişli ölçüsü uyuşmadığında hareket sırasında darbe, titreşim ve ses oluşabilir. Bu uyumsuzluk yalnızca zinciri değil, dişli yüzeylerini, milleri ve rulmanları da olumsuz etkileyebilir. Bu nedenle transmisyon zinciri bağımsız bir parça olarak değil, güç aktarım sisteminin tamamlayıcı bileşeni olarak değerlendirilmelidir.
Doğru Transmisyon Zinciri Nasıl Seçilir?
Doğru transmisyon zinciri seçimi, makinenin yük ve çalışma bilgilerinin belirlenmesiyle başlar. Zincirin yalnızca genişliğine veya mevcut ürüne benzerliğine göre seçim yapılması yeterli değildir.
Seçim sırasında şu adımlar izlenmelidir:
- Motor gücü ve dönüş hızı belirlenmelidir.
- Aktarılacak yükün sürekli veya darbeli yapısı incelenmelidir.
- Miller arasındaki mesafe ölçülmelidir.
- Zincirin hatvesi, iç genişliği ve makara çapı kontrol edilmelidir.
- Tek, çift veya çok sıralı zincir ihtiyacı belirlenmelidir.
- Zincir dişlisinin diş sayısı ve mevcut durumu incelenmelidir.
- Ortam koşulları ile bakım imkânları değerlendirilmelidir.
Zincir seçimi, güç kapasitesinin yanında çalışma hızı ve yük değişimlerinin de değerlendirilmesini gerektirir.
Darbeli çalışan makinelerde zincir, düzenli yüke sahip bir sisteme göre daha farklı kuvvetlere maruz kalır. Sık durup kalkan mekanizmalar da pim ve burç bölgelerinde ek yük oluşturabilir. Zincir Gross, standart transmisyon zincirlerinin yanında teknik ölçülere veya numuneye göre belirlenen özel zincir seçenekleriyle farklı makine ihtiyaçlarına cevap verir.
Tek, Çift ve Çok Sıralı Zincirlerin Karşılaştırılması
Transmisyon zincirleri, aktarılacak güce ve makinenin yapısına göre tek, çift veya çok sıralı olabilir. Sıra sayısının artırılması, yükün daha geniş bir zincir yapısı üzerinden aktarılmasını sağlar. Ancak her uygulamada daha fazla sıra kullanılması gerekli değildir.
| Zincir yapısı | Kullanım amacı | Avantajı | Dikkat edilmesi gereken |
| Tek sıralı zincir | Genel güç aktarımı | Kompakt yapı ve kolay montaj | Çalışma yüküne uygun seçilmelidir |
| Çift sıralı zincir | Daha yüksek güç aktarımı | Yükü iki sıra üzerinde dağıtır | Dişli genişliği uyumlu olmalıdır |
| Üç sıralı zincir | Ağır çalışma uygulamaları | Geniş aktarım yüzeyi sağlar | Mil ve yatak yükleri kontrol edilmelidir |
| Özel zincir | Standart dışı makineler | Uygulamaya göre hazırlanabilir | Teknik ölçüler eksiksiz belirlenmelidir |
Zincir sırasının artırılması, yanlış hizalama veya yetersiz bakım sorunlarını ortadan kaldırmaz.
Çok sıralı zincirlerde bütün sıraların yükü dengeli biçimde taşıması gerekir. Dişlilerin ekseninde veya genişliğinde oluşan uyumsuzluk, yükün belirli sıralarda yoğunlaşmasına neden olabilir. Bu durum zincirin bazı bölgelerinde erken aşınma oluşturabilir.
Zincir ve Dişli Uyumu Neden Önemlidir?
Zincir dişlisi, transmisyon zincirinin hareketini yönlendiren ve gücü mile aktaran temel parçadır. Zincir ile dişlinin hatvesi, diş yapısı ve sıra sayısı birbiriyle uyumlu olmalıdır.
Aşınmış bir dişli üzerinde çalışan yeni zincir, diş yuvalarına doğru biçimde oturamayabilir. Diş profilleri zamanla değiştiğinde zincir makaraları temas yüzeylerine düzensiz yük uygular. Bu durum yeni zincirin kısa sürede uzamasına, sesli çalışmasına veya yüzey hasarı oluşmasına yol açabilir.
Yeni transmisyon zinciri takılırken mevcut zincir dişlisinin aşınma durumu mutlaka incelenmelidir.
Dişli üzerindeki sivrileşmiş dişler, düzensiz yüzeyler ve tek yönlü aşınma izleri sistemde uyumsuzluk bulunduğunu gösterebilir. Zincir Gross, transmisyon zincirleriyle birlikte zincir dişlisi seçenekleri de sunarak iki parçanın aynı teknik ihtiyaç üzerinden değerlendirilmesine katkı sağlar.
Hizalama Güç Aktarımını Nasıl Etkiler?
Dişlilerin aynı düzlemde bulunması, zincirin yan yükler oluşmadan hareket etmesini sağlar. Miller veya dişliler yanlış hizalandığında zincir plakaları dişlinin yan yüzeylerine temas edebilir. Bu temas sürtünmeyi artırır ve zincirin düzgün ilerlemesini engeller.
Hizalama kontrolünde dişlilerin eksen konumu, mil paralelliği ve bağlantı noktaları incelenmelidir. Dişlinin mil üzerine eğik takılması veya yataklarda oluşan boşluklar da zincir hattını bozabilir.
Doğru hizalama, zincirin yükü baklalar ve makaralar üzerinde dengeli biçimde taşımasını sağlar.
Çalışma sırasında zincirin sürekli bir tarafa yönelmesi, yan plakalarda parlak aşınma izleri veya dişli kenarlarında temas oluşması hizalama sorununa işaret edebilir. Bu belirtiler yalnızca zincir değiştirilerek giderilemez. Mil, yatak ve dişli bağlantılarının da kontrol edilmesi gerekir.
Zincir Gerginliği Nasıl Ayarlanmalıdır?
Transmisyon zincirinin aşırı gergin veya fazla gevşek olması güç aktarım verimini düşürebilir. Aşırı gergin zincir; mil, dişli ve rulmanlar üzerinde ek kuvvet oluşturur. Fazla gevşek zincir ise vuruntu, titreşim ve düzensiz kavrama meydana getirebilir.
Zincir gerginliği, sistemin yerleşimine ve çalışma yönüne göre ayarlanmalıdır. Uzun merkez mesafesine sahip uygulamalarda zincirin boşta kalan bölümünün kontrol edilmesi önemlidir. Gergi dişlisi veya zincir kızağı kullanılması gereken sistemlerde bu parçaların zincir yapısına uygun olması gerekir.
Uygun zincir gerginliği, hareket serbestliği ile kontrollü kavrama arasında denge kurar.
Yeni takılan zincir, ilk çalışma döneminde bağlantı noktalarının yerleşmesi nedeniyle kontrol edilmelidir. Gerginlik ayarı yapılırken makinenin çalışmadığından ve hareketli parçaların güvenli biçimde durdurulduğundan emin olunmalıdır.
Yağlama ile Sürtünme Nasıl Azaltılır?
Yağlama, transmisyon zincirlerinde pim ve burç arasındaki sürtünmeyi azaltır. Zincirin dış yüzeyinin yağlı görünmesi, hareketli mafsalların yeterli biçimde yağlandığı anlamına gelmez. Yağlayıcının iç ve dış baklalar arasındaki bağlantı bölgelerine ulaşması gerekir.
Uygun yağlama şu katkıları sağlar:
- Mafsal yüzeylerindeki sürtünmeyi sınırlar
- Pim ve burç aşınmasını azaltır
- Zincirin daha düzenli hareket etmesini destekler
- Çalışma sesinin kontrol edilmesine yardımcı olur
- Zincir yüzeylerinin korunmasına katkı sağlar
Yağlama yapılırken asıl hedef, yağlayıcının pim ve burç arasındaki çalışan yüzeye ulaşmasıdır.
Tozlu ortamlarda fazla yağ kullanılması, kir parçalarının zincir üzerinde birikmesine neden olabilir. Bu nedenle yağlama yöntemi ve uygulama sıklığı çalışma ortamına göre belirlenmelidir. Zincir temizlenmeden yapılan yağlama, yüzeydeki parçacıkların mafsal bölgelerine taşınmasına yol açabilir.
Bakım ve Aşınma Kontrolü
Transmisyon zincirlerinde aşınma çoğunlukla pim ve burç bağlantılarında oluşur. Bu noktalardaki boşluklar zincir boyunca biriktiğinde toplam zincir uzunluğu artar. Zincir uzaması olarak ifade edilen bu durum, çoğu zaman bakla plakalarının fiziksel olarak esnemesinden değil, mafsal boşluklarının büyümesinden kaynaklanır.
Bakım sırasında şu parçalar birlikte kontrol edilmelidir:
- Zincir baklaları ve makaralar
- Pim ve burç bağlantıları
- Kilit baklası
- Zincir dişlileri
- Mil ve yatak bağlantıları
- Gergi parçaları ve zincir kızakları
Aşınma kontrolü yalnızca zincirin dış görünüşüne bakılarak yapılmamalıdır.
Belirli sayıda bakla üzerinden ölçüm yapılması, zincirin toplam uzamasını değerlendirmeyi kolaylaştırır. Sıkışan baklalar, çatlak plakalar, dönmeyen makaralar veya gevşemiş kilit elemanları tespit edildiğinde sistem çalıştırılmadan önce gerekli kontroller tamamlanmalıdır.
Güç Aktarımında Verim Kontrol Listesi
Transmisyon zincirleriyle güç aktarımında maksimum verim için ürün seçimi, montaj ve bakım aynı süreç içinde ele alınmalıdır. Aşağıdaki kontrol başlıkları sistemin düzenli çalışmasını destekler:
- Zincir, makinenin yük ve hız değerlerine uygun seçilmelidir.
- Zincir ile dişlinin hatvesi ve sıra sayısı eşleşmelidir.
- Miller ve dişliler aynı çalışma düzleminde hizalanmalıdır.
- Zincir gerginliği belirli aralıklarla kontrol edilmelidir.
- Pim ve burç bölgeleri uygun şekilde yağlanmalıdır.
- Aşınmış zincir ve dişliler birlikte değerlendirilmelidir.
- Kilit baklası ve bağlantı parçaları düzenli incelenmelidir.
Zincir Gross; tek, çift ve çok sıralı transmisyon zincirlerinin yanı sıra zincir dişlileri, kilit baklaları ve tamamlayıcı aktarma elemanları sunar. Transmisyon zincirleri ile güç aktarımında maksimum verim elde etmek için zincirin teknik ölçüleri, makinenin çalışma koşulları ve bakım gereksinimleri birlikte değerlendirilmelidir.
